電容補償接開關對比：接觸器和晶閘管開關優缺點
無功功率電容補償總是離不開電容投切元件，不管你是用電容接觸器還是用晶閘管式復合開關，至于用哪種好呢？倒是各有各的優點，各有各的缺點，如果你通過以下接觸器和晶閘管開關對比之后還是無法決定用哪種，那么您就選貴的用吧。
1、接觸器的投切特點

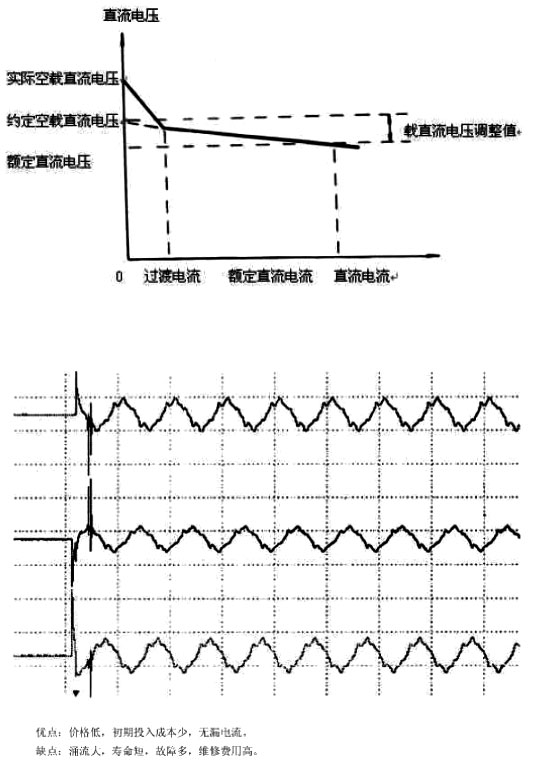

接觸器投切過程中，電容器的初始電壓為零，觸點閉合瞬間，絕大多數情況下電網電壓不為零、有事可能處在高峰值，（極少為零），因而產生非常的電流，也就是常說的合閘涌流。實驗表明合閘涌流嚴重時可達電容器額定電流的50倍。這不僅影響電容器和接觸器的使用壽命，而且對電網造成沖擊，影響其它設備的正常工作。因此，后來采用加入限流電阻來控制合閘涌流即：電容投切專用接觸器。這雖然可以控制涌流在額定電流的20倍以?xún)?nèi)，但從長期運行情況來看，其事故率仍然很高，維護費用較高。其原因間圖1，投入波形圖見圖2，總的實驗反應，其性能是：
2、晶閘管開關投切特點
晶閘管投切電容器，是利用了電子開關反應速度快的特點。采用過零出發電路，，檢測當施加到可控硅兩端電壓為零時，發出觸發信號，可控硅導通。此時電容器的電壓與電網電壓相等，因此不會產生合閘涌流，解決了接觸器合閘涌流的問題。

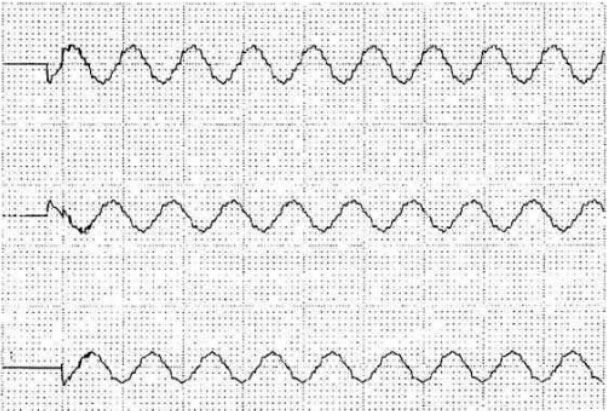

晶閘管開關時波形圖如下：
晶閘管開關特點：
反應時間快：10毫秒以?xún)?nèi)
使能控制：dvdt>5000V/Us無誤導通
導通電壓低：低于8V（常規30V）
無浪涌、無觸點、使用壽命長、免維護
首頁 > 無功補償 > 日期：2022-6-25 來源：m.gohid.cn 作者：李工 瀏覽量：
