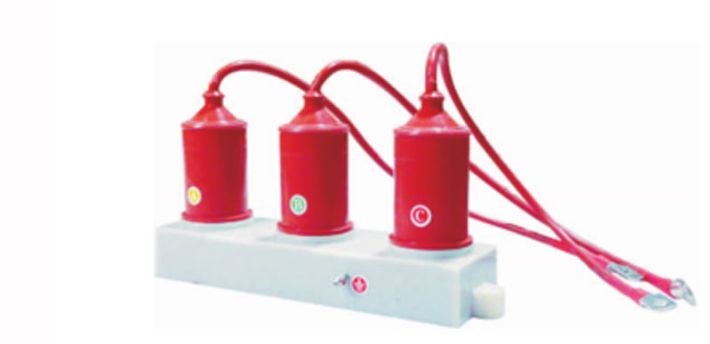

TBP-A-12.7系列三相組合式過電壓保護器的作用

TBP系列三相組合式過電壓保護器是一種高性能過電壓吸收裝置，適用于35KV及以下電力系統中，是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器組等電氣設備的絕緣免受過電壓的損害。對于相間和相地過電壓都能起到有效的保護作用。

組合式保護器型號說明：　　
      系統額定電壓：安裝過電壓保護器系統的額定電壓
　　結構特征：
      1、無間隙組合式過電壓保護器
　　2、串聯間隙組合式過電壓保護器
　　保護對象：A、電站型：適合各種變壓器、開關、母線的過電壓保護
　　B、電機型：適合各類電機的過電壓保護
　　C、電容器型：適合各種電容器組的過電壓保護
　　O、電機中性點型：適合電機中性點的過電壓保護
　　外形結構：F、全封閉結構（6kV、10kV見圖2、圖7,35kV見圖6）
　　T、積木式組合結構（6kV、10kV見圖3、圖4,中性點保護器見圖8）
　　注：圖3所示T型過電壓保護器能和微機型在線監測儀配套使用。
　　圖2、圖7所示F型過電壓保護器能和動作計數器配套使用。
　　如：TBP-TBP1-A/10-F為電站型、無間隙組合式過電壓保護器，系統額定電壓10kV,外形為全封閉結構
