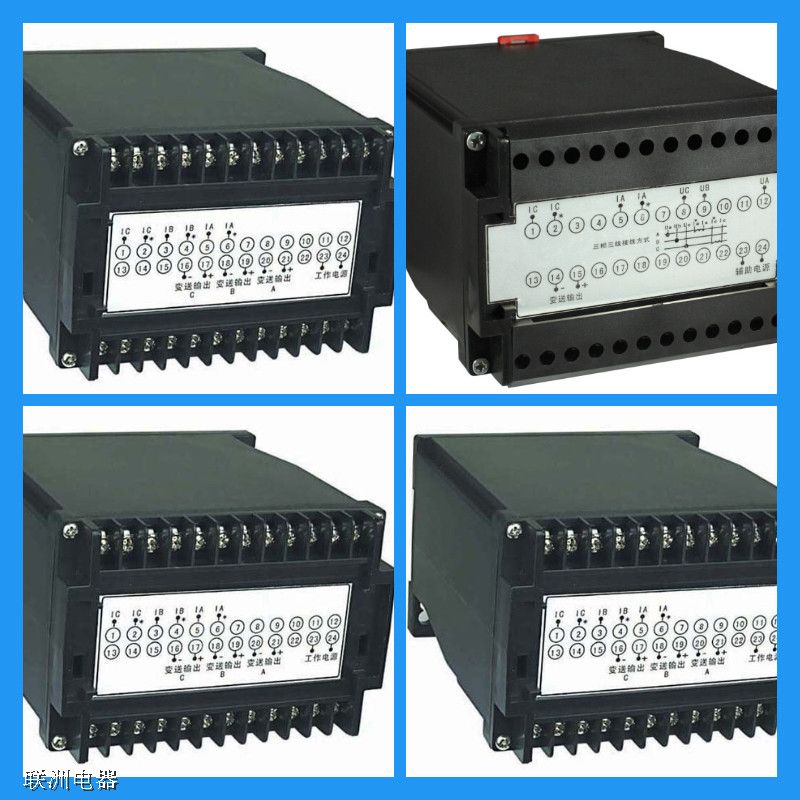

JD384I,JD384I3電流變送器的說明書
JD384I,JD384I3系列交流電流變送器的功能與特征
用途：將被測交流電流信號，經隔離變送成線性的直流模擬信號的裝置。
測量：單相/三相交流電流
輸入：5Aac,1Aac……
精度：±0.2%RO
輸出：4~20mAdc，0~10Vdc等模擬量信號
電源：AC220V±10%或AC/DC85~265V,或者DC24V
安裝：35mm標準導軌、底座螺釘安裝
JD384I,JD384I3系列交流電流變送器是將來自交流互感器的交流信號轉換成標準的過程信號，用于DCS對電動機、泵或熱網的中央監控，監視供電線路及其電流。
■ 輸入，輸出，電源三端口高可靠隔離。
二、信號調整及說明
產品正常工作時，面板上ON指示燈應該亮。
產品面板上有兩個電位器用于信號調整
在進行以下調試時，請將產品通電預熱30分鐘，以達到Z佳穩定性。
1. 零信號的調整：輸入信號為零時，通過調零電位器，可將變送輸出信號調到所需要的Z低值。
2. 滿度信號調整：將信號輸入到滿度(Z大值)，通過量程電位器將變送信號調到所需要的Z大量程值。
3. 反復操作1與2，直到調到所需要的值為止。
