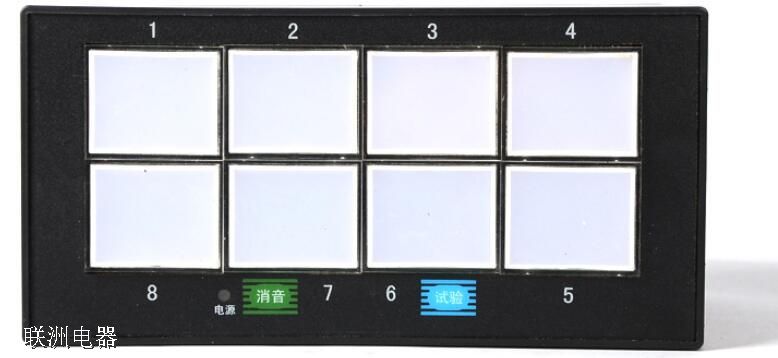

HB-X80/X10系列閃光報警器的介紹
HB-X80/X10報警器主要技術參數
輸入信號:接點式:無源接點信號
電平式:標準TTL電平,輸入信號地與端子1連接。
測量通道:八通道(若選擇高電平報警,不用的通道可開路;若選擇低電平報警,不用的通道可與端子1短接。)
顯示方式:1.1英寸*0.9英寸八通道高亮度平面發光二極管分別狀態顯示
報警方式:音響報警:蜂鳴器間歇報警
閃光報警:相應通道閃爍或常亮為報警
觸電輸出:繼電器報警觸電輸出
AC220V/3A、DC24V/5A
設定方式:報警器內部短路環操作
保護方式:欠壓自動復位
使用環境:環境溫度:0~50℃
相對濕度:≤85RH
電源電壓:AC220V士10%(50HZ±2HZ)
DC24v士10%一開關電源
周圍環境:避免強腐蝕性氣體
功耗:≤5W(AC220V供電)
≤5WDC24V開關電源供電)、)
外形尺寸:長×高X深=160mmX80mmX10omm
開孔尺寸:150mmX76mm(長高)
二、HB-X80報警器操作說明
1、上電后報警器右下方紅色指示燈亮,表明電源已接通,若使用內部蜂鳴器,則蜂鳴約一秒鐘,然后顯示器逐個自檢完成后,進入工作狀態。
2、新的報發生后,按消音鍵,蜂鳴器停止蜂鳴,輸出繼電器觸電斷開,若報警信號仍未消除,則對應的顯示器亮,若報警信號已解除,則對應的顯示器不亮。
3、若按測試鍵,則八個顯示器同時閃爍,蜂鳴器間歇蜂鳴,輸出繼電器觸點閉合。報器處于測試狀態,釋放測試鍵,報警器又進入工作狀態。
輸入信號:接點式:無源接點信號
電平式:標準TTL電平,輸入信號地與端子1連接。
測量通道:八通道(若選擇高電平報警,不用的通道可開路;若選擇低電平報警,不用的通道可與端子1短接。)
顯示方式:1.1英寸*0.9英寸八通道高亮度平面發光二極管分別狀態顯示
報警方式:音響報警:蜂鳴器間歇報警
閃光報警:相應通道閃爍或常亮為報警
觸電輸出:繼電器報警觸電輸出
AC220V/3A、DC24V/5A
設定方式:報警器內部短路環操作
保護方式:欠壓自動復位
使用環境:環境溫度:0~50℃
相對濕度:≤85RH
電源電壓:AC220V士10%(50HZ±2HZ)
DC24v士10%一開關電源
周圍環境:避免強腐蝕性氣體
功耗:≤5W(AC220V供電)
≤5WDC24V開關電源供電)、)
外形尺寸:長×高X深=160mmX80mmX10omm
開孔尺寸:150mmX76mm(長高)
二、HB-X80報警器操作說明
1、上電后報警器右下方紅色指示燈亮,表明電源已接通,若使用內部蜂鳴器,則蜂鳴約一秒鐘,然后顯示器逐個自檢完成后,進入工作狀態。
2、新的報發生后,按消音鍵,蜂鳴器停止蜂鳴,輸出繼電器觸電斷開,若報警信號仍未消除,則對應的顯示器亮,若報警信號已解除,則對應的顯示器不亮。
3、若按測試鍵,則八個顯示器同時閃爍,蜂鳴器間歇蜂鳴,輸出繼電器觸點閉合。報器處于測試狀態,釋放測試鍵,報警器又進入工作狀態。
型號舉例:①HB-X8O3-OA(發光管式指示,接點式閉路報警,AC220V供電,平面發光管指示。
