BH194E-9S4多功能儀表的說明書

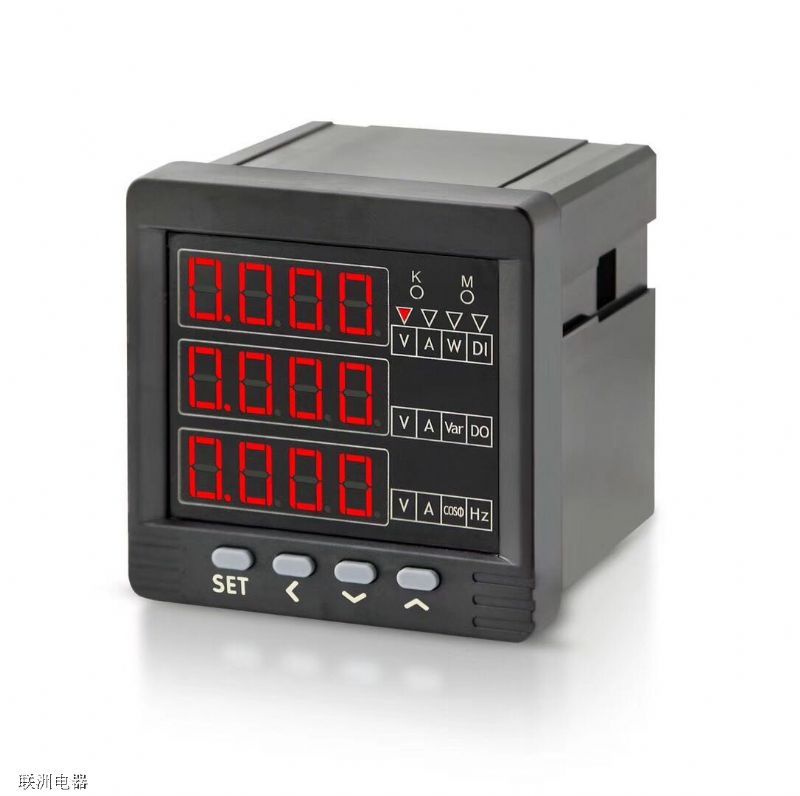

BH194E-9S4多功能儀表適用于電力電網、自動化控制系統中對三相電路進行高精度實時測量。由液晶管(LCD)直接顯示，可測量電壓/電流/有功、無功功率/功率因數/頻率/總有功、無功電能。并且集成了RS485通訊接口，可與各種智能配電系統和能量管理系統集成，共享監測數據。
可定制附加功能:開關量輸入輸出、模擬量變送輸出、電能脈沖輸出、多費率分時計算、諧波測量、火災監控
顯示范圍:0.000-9999
精確等級∶電壓/電流/功率-0.5級
頻率-±0.02Hz
有功電能-0.5S級無功電能-1級
過載能力:電壓1.2倍(持賣)、2倍/1秒(瞬時)
電流1.2倍(持續)、10倍/5秒(瞬時)
標稱輸入:AC 450V/5A、45~65Hz
輔助電源:AC220V
工作溫度:-10℃~+55℃
設備功耗:電壓<1VA/相，電流<0.4VA/相通訊接口︰附帶1路RS485通訊
產品尺寸:96X96mm
產品重量:520g絕緣電阻:>100MQ
高精度測量電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、有功電能、無功電能正反向有功/無功電能計量
提供數碼管顯示，本地數據查詢菜單直觀，按鍵操作簡單
電流、電壓變壓可編程
附帶1路RS-485通訊，Modbus-RTU協議安裝方便、接線簡單、工程量小
可完成SCADA、PLC中多種通訊軟件的組網
多種附加定制功能可選，多規格尺寸面板可選，多規格定制
