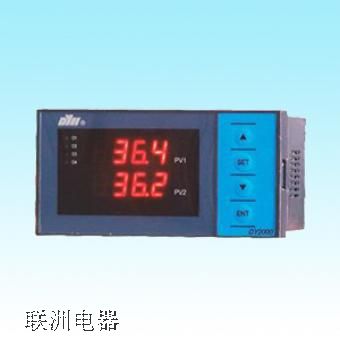

DY21E1166P智能雙輸入顯示儀
DY21E1166P智能雙輸入顯示儀商品描述：
東輝儀表DY2000(E)智能雙輸入變送控制數字/光柱顯示儀表DY21E、DY22E、DY26E、DY27E、DY28E、DY29E、DY21GE、DY22GE、DY26GE、DY27GE、DY28GE、DY29GE
1. 實現A、B兩通道不同傳感器信號輸入。
2. 各路或差值多種繼電器報警與變送輸出。
3. 支持MODBUS(RTU)協議。
東輝儀表DY2000智能雙輸入變送控制數字/光柱顯示儀表
1. 實現A、B兩路不同傳感器信號輸入。
2. 具有單輸入儀表的所有特點。
二、DY2000智能雙路輸入變送控制儀表型譜
| 型 譜 | 說 明 | ||||||||||||
| DY | 大延牌智能型儀表 | ||||||||||||
|
| 2 | SMT+開關電源(AC:85V-265V 50/60Hz) | |||||||||||
|
| 1 | 寬×高×深：(160×80×115) mm | |||||||||||
| 2 | (80×160×115) mm | ||||||||||||
| 6 | (96×48×112) mm | ||||||||||||
| 7 | (72×72×100) mm ＊ | ||||||||||||
| 8 | (48×96×112) mm | ||||||||||||
| 9 | (96×96×112) mm | ||||||||||||
|
| E | (A、B)雙路信號輸入 | |||||||||||
| GE | (A、B)雙路信號輸入+雙光柱 ＊ | ||||||||||||
| | 00 | A路無輸出 | B路無輸出 | ||||||||||
| 11 | A路：上限報警（O1）+報警（O2） | B路：報警（O3）+下限報警（O4） | |||||||||||
| 12 | A路：上限報警（O1）+報警（O2） | B路：報警（O3）+（4～20）mA變送（O4） | |||||||||||
| 13 | A路：上限報警（O1）+報警（O2） | B路：報警（O3）+（1～5）V變送（O4） | |||||||||||
| 22 | A路：（4～20）mA變送（O1）+報警（O2） | B路：報警（O3）+（4～20）mA變送（O4） | |||||||||||
| 23 | A路：（4～20）mA變送（O1）+報警（O2） | B路：報警（O3）+（1～5）V變送（O4） | |||||||||||
| 32 | A路：（1～5）V變送（O1）+報警（O2） | B路：報警（O3）+（4～20）mA變送（O4） | |||||||||||
| 33 | A路：（1～5）V變送（O1）+報警（O2） | B路：報警（O3）+（1～5）V變送（O4） | |||||||||||
| 41 | 通訊（O1）A路：報警（O2） | B路：報警（O3）+下限報警（O4） | |||||||||||
| 42 | 通訊（O1）A路：報警（O2） | B路：報警（O3）+（4～20）mA變送（O4） | |||||||||||
| 43 | 通訊（O1）A路：報警（O2） | B路：報警（O3）+（1～5）V變送（O4） | |||||||||||
| 52 | 通訊（O1）A路：（4～20）mA變送（O2） | B路：報警（O3）+（4～20）mA變送（O4） | |||||||||||
| 63 | 通訊（O1）A路：（1～5）V變送（O2） | B路：報警（O3）+（1～5）V變送（O4） | |||||||||||
| 99 | 用戶特殊要求的輸出 | ||||||||||||
| □ | □ | 輸入信號選擇見附表 | |||||||||||
|
| 缺省為220VAC供電 | ||||||||||||
| D | 24VDC供電 | ||||||||||||
|
|
| 缺省為無附加24VDC饋電電源輸出 | |||||||||||
| P | 附加24VDC饋電電源輸出 | ||||||||||||
| | 缺省為不帶串行通訊接口 | ||||||||||||
| 2 | RS232串行通訊接口 | ||||||||||||
| 4 | RS485串行通訊接口（帶隔離） | ||||||||||||
| M | Modbus協議 | ||||||||||||
＊ A路報警（O2），B路報警（O3）用戶可自行組態為上限報警或下限報警。
＊ 雙路輸入帶光柱的儀表僅有兩種外型尺寸：(160×80×115)mm (80×160×115)mm
＊ 特殊要求請與廠家聯系
