CTGJ-S容性絕緣設備在線監測系統
系統原理
對于電容性設備，通過高精度電流傳感器測出設備末屏電流的幅度和相位與交流電源的相位差，電壓傳感器測出系統電壓的幅度和相位與交流電源的相位差。通過這兩信號幅度可計算出設備的電容量，通過這兩信號相位與交流電源的差分量，可計算電容性設備的泄漏電流和系統電壓的相位差，得出該容性設備的介質損失角。
對于金屬氧化物避雷器，采用相同原理，通過電流與電壓幅值和相位數據計算出MOA的阻性電流和阻容比。
技術參數
監測單元名稱 | 參數 | 測量范圍 | 測量誤差 |
容性設備監測單元 | 泄漏電流 | 0.1mA-700mA | ±1% |
電容量 | 50pf-50000pf | ±1% | |
介質損耗 | 0.001-0.3 | ±0.001 | |
避雷器監測單元 | 泄漏電流 | 100uA-50mA | ±1% |
阻性電流 | 10uA-10mA | ±1% | |
系統電壓監測單元
| 母線電壓 | 35kV-1000kV | ±0.5% |
系統頻率 | 45Hz-65Hz | ±0.01Hz | |
諧波電壓 | 3、5、7、9次 | ±2% |
性能特點
傳感器：高精度單匝穿心式有源傳感器
高導磁率玻鏌合金鐵芯、優化的有源放大電路、良好的三層屏蔽設計，有效地降低了相位的誤差和溫度變化引起的相位漂移，溫度-40℃-+70℃變化范圍內，相位測量誤差在2‘以內。單匝穿心式傳感器與主設備無直接連接，安全可靠。
測量單元：全數字式、一體化的就地智能監測單元
獨有的全數字式、一體化的就地智能監測單元，傳感器與信號調理電路、A/D、CPU和通信等都集中在智能監測單元，能在設備現場持續實時地對監測參數就地進行信號轉換、采集、處理和分析，從而計算出相位和其他參數。真正實現監測參數的就地數字化測量。這種就地一體化數字智能監測單元是對以往技術的重大突破，抗干擾能力強，大大提高了測量精度和穩定性。
硬件平臺：基于DSP技術的硬件平臺
較先實現了基于32位DSP技術開發的就地數字化監測單元，特別適合處理微小信號需要的復雜運算�；�DSP技術的系列數字就地智能監測裝置，與其他基于51或96單片機的裝置有明顯的差別。

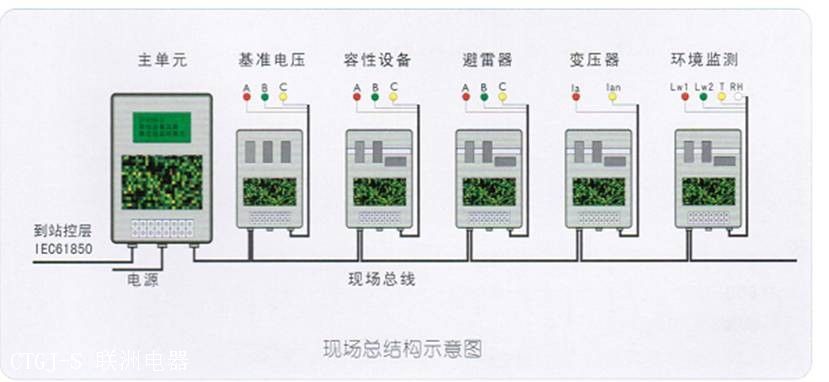

系統結構：分層分布式系統的真正基礎單元
采用了分層分布式系統結構。系列就地智能監測單元按照變電站高壓設備的分布就地安裝、就地數字化測量，并通過現場工業總線與中央監控主機進行通信。這種結構避免了模擬信號傳輸引入的電磁干擾，抗干擾性、可靠性、安全性好。此外，采用這種網絡結構、各監測單元間以及和變電站主控室間僅需鋪設一對通訊線和電源線。現場施工、接線簡單，工程量和后續維護量小。系統易擴充性和兼容性強。
